Signalisation des réseaux enterrés

Dispositifs avertisseurs

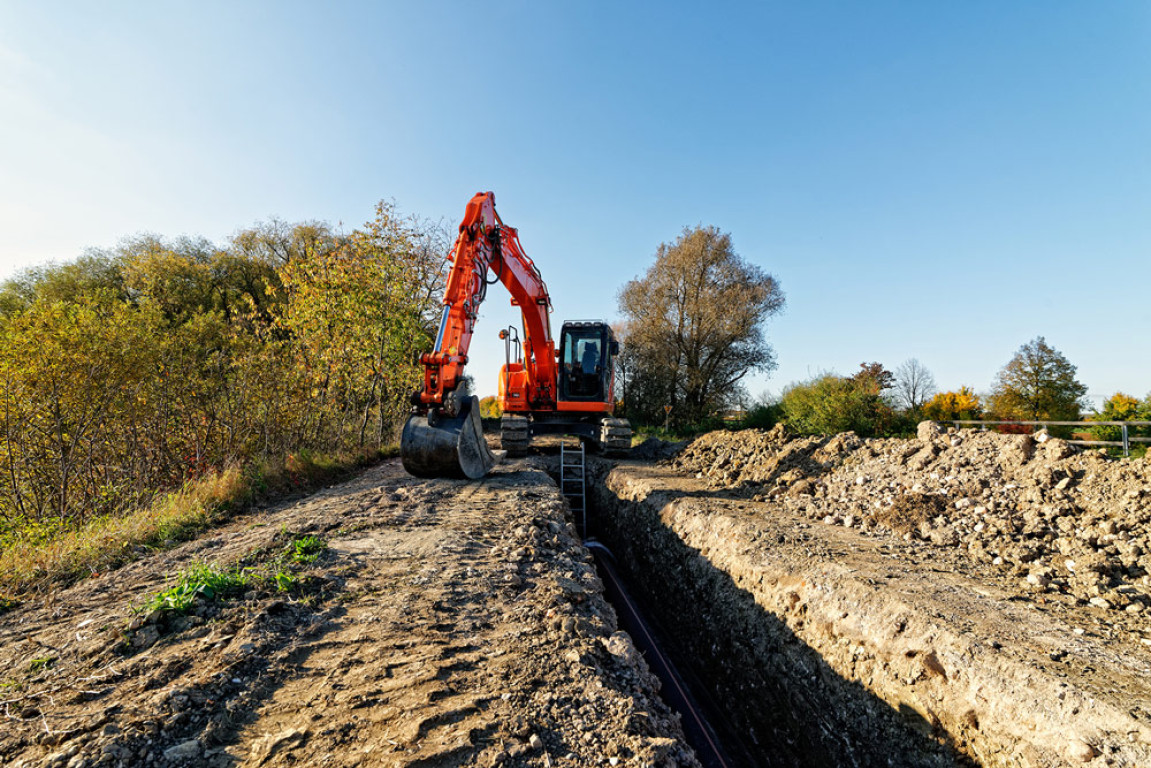

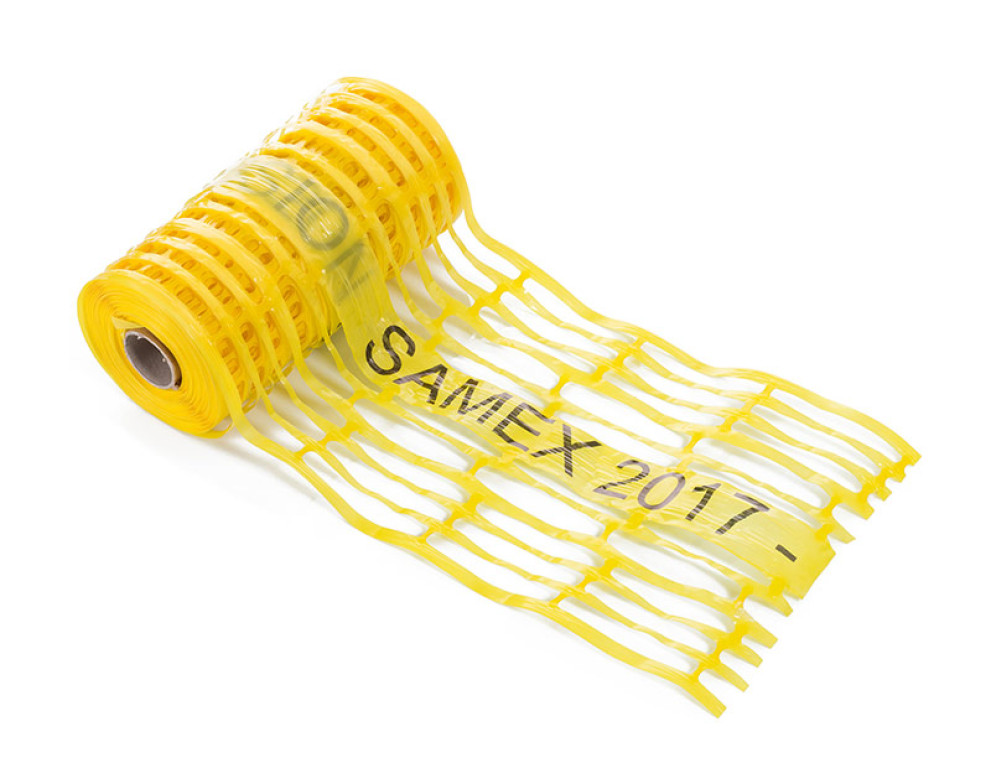

Les dispositifs avertisseurs sont constitués d’une maille en plastique offrant une grande résistance et une forte visibilité. Ils sont enfouis au-dessus des réseaux enterrés afin de signaler la présence d’un ouvrage en cas d’excavation ou travaux ultérieurs à proximité.

Cette maille est conçue pour attirer l’attention des conducteurs d’engins de terrassement lorsque celle-ci est accrochée et étirée par le godet.

Notre société vous propose la gamme la plus étendue de dispositifs avertisseurs répondant aux exigences de la norme européenne NF EN 12 613.

Caractéristiques certifiées :
► la résistance mécanique,
► la tenue de la couleur,
► les caractéristiques visuelles de signalisation.

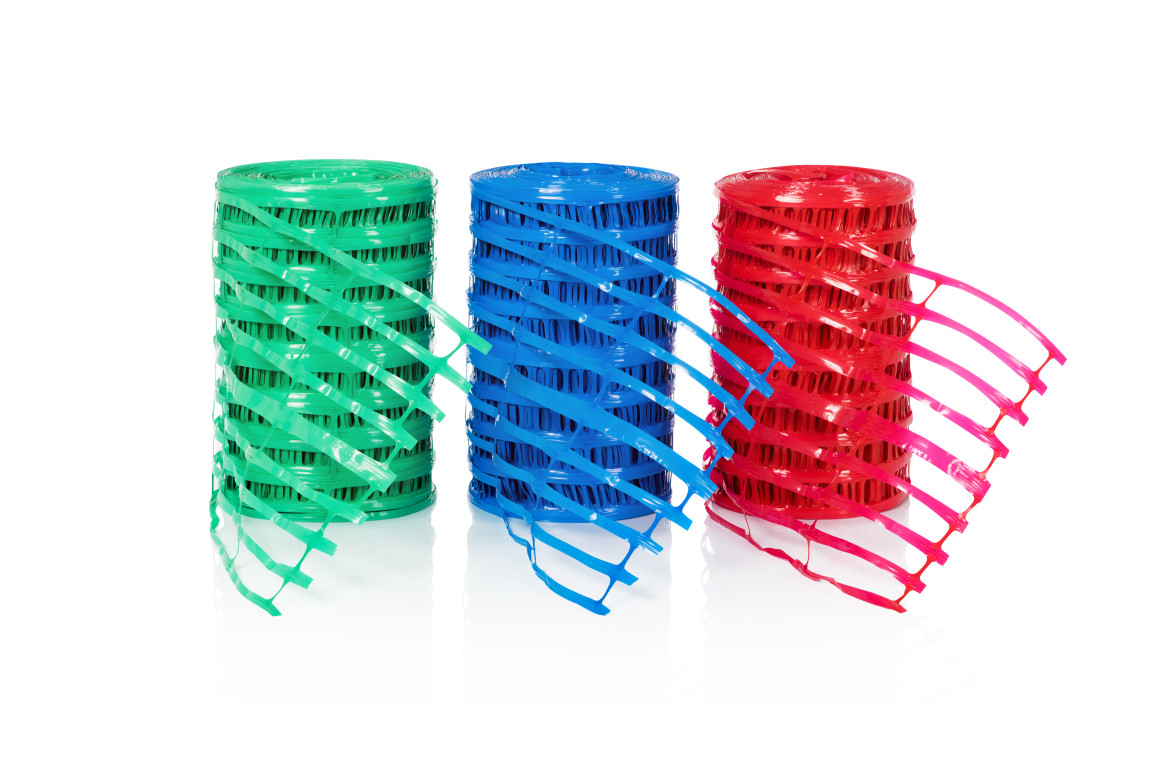

Couleurs définies par le référentiel NF 113
Rouge	Bleu	Vert	Jaune	Violet	Orange	Blanc	Marron
Electricité Puissance	Eau potable	Télécoms Vidéo	Gaz	Chauffage Urbain Climatisation	Gaz Produits Chimiques	Equipements routiers dynamiques	Assainissement

Couleurs définies par le référentiel NF 113
Rouge	Bleu	Vert	Jaune
Electricité Puissance	Eau potable	Télécoms Vidéo	Gaz
Violet	Orange	Blanc	Marron
Chauffage Urbain Climatisation	Gaz Produits Chimiques	Equipements routiers dynamiques	Assainissement

La marque NF certifie la conformité au Référentiel de certification NF
113 et à la norme NF EN 12613.

Délivrée par AFNOR Certification
11 rue Francis de Pressensé
92571 LA PLAINE SAINT DENIS Cedex.
www.marque-nf.com

Conseils de pose du grillage avertisseur

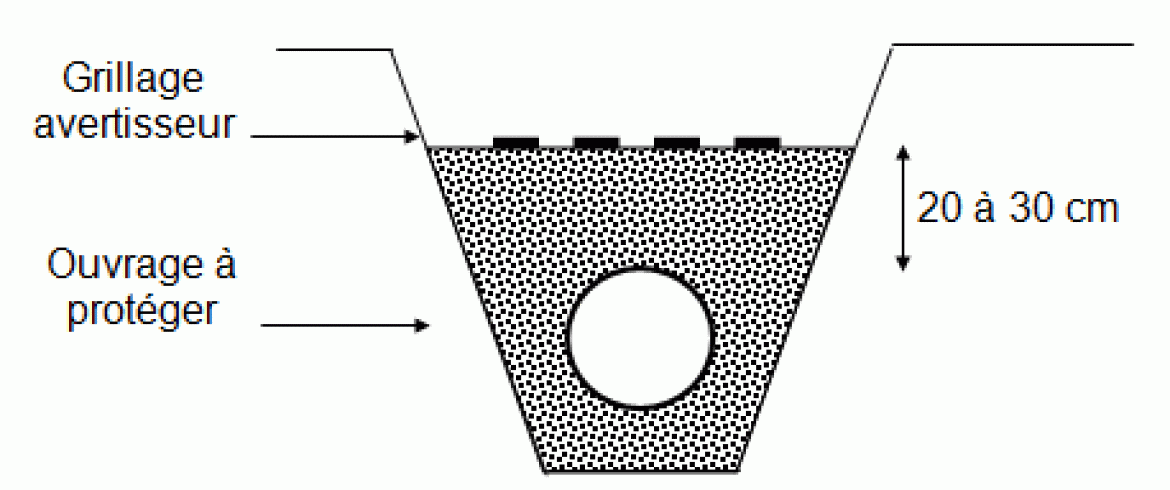

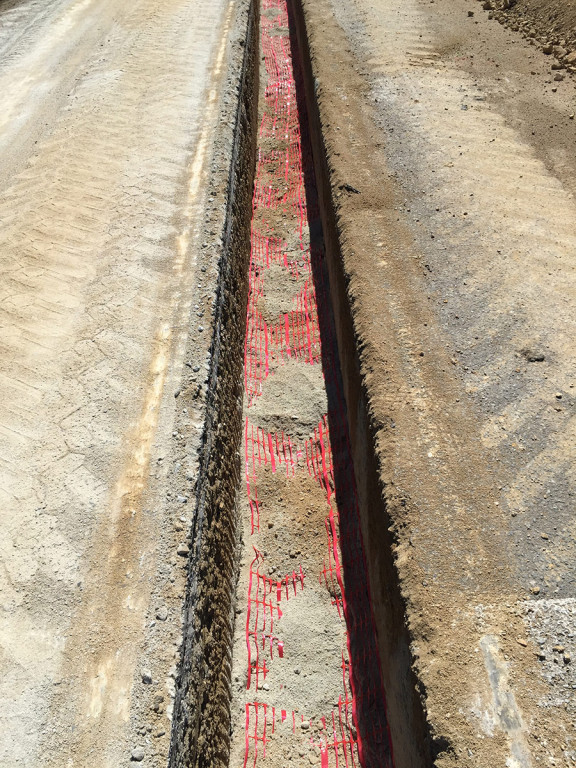

Le grillage avertisseur doit être disposé dans la tranchée, à une distance de 20 à 30 centimètres au-dessus de l’ouvrage à protéger.

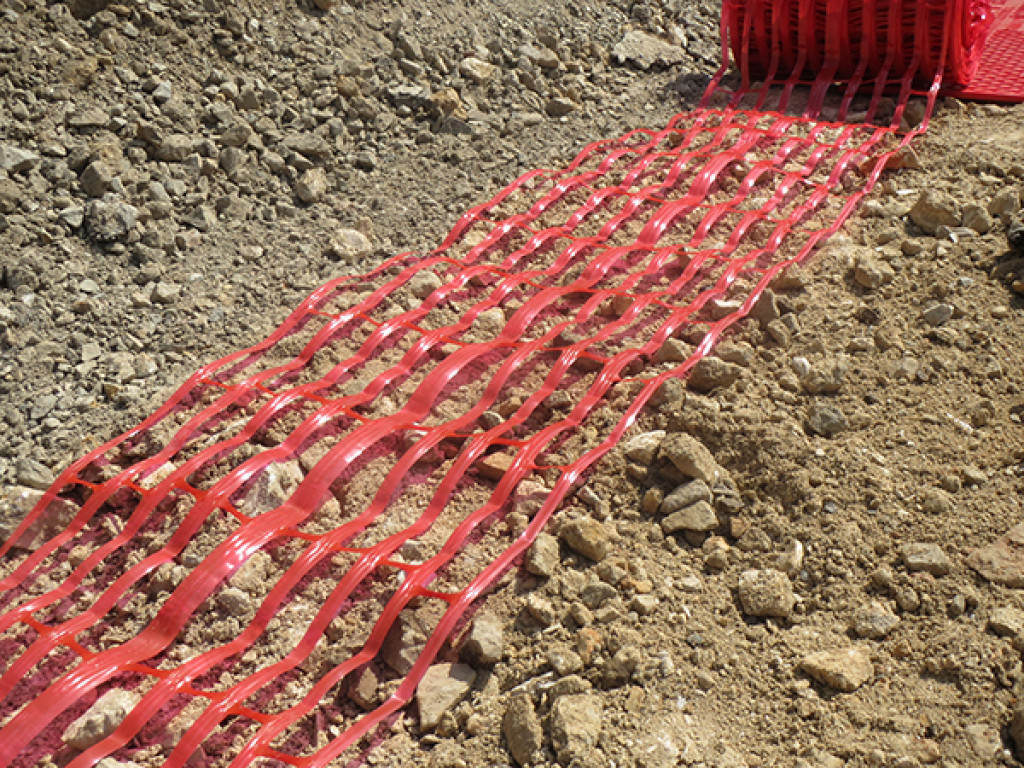

Pose manuelle

Caractéristiques dimensionnelles
Largeurs en cm *	Longueurs en m
20 - 30	25
5 - 10 - 20 - 30 - 40 - 50 - 100	100
5 – 10 – 20 – 30 – 40 – 50	Toutes longueurs

* À l’exception de quelques références, l’ensemble de notre gamme de dispositifs avertisseurs est certifié NF EN 12613

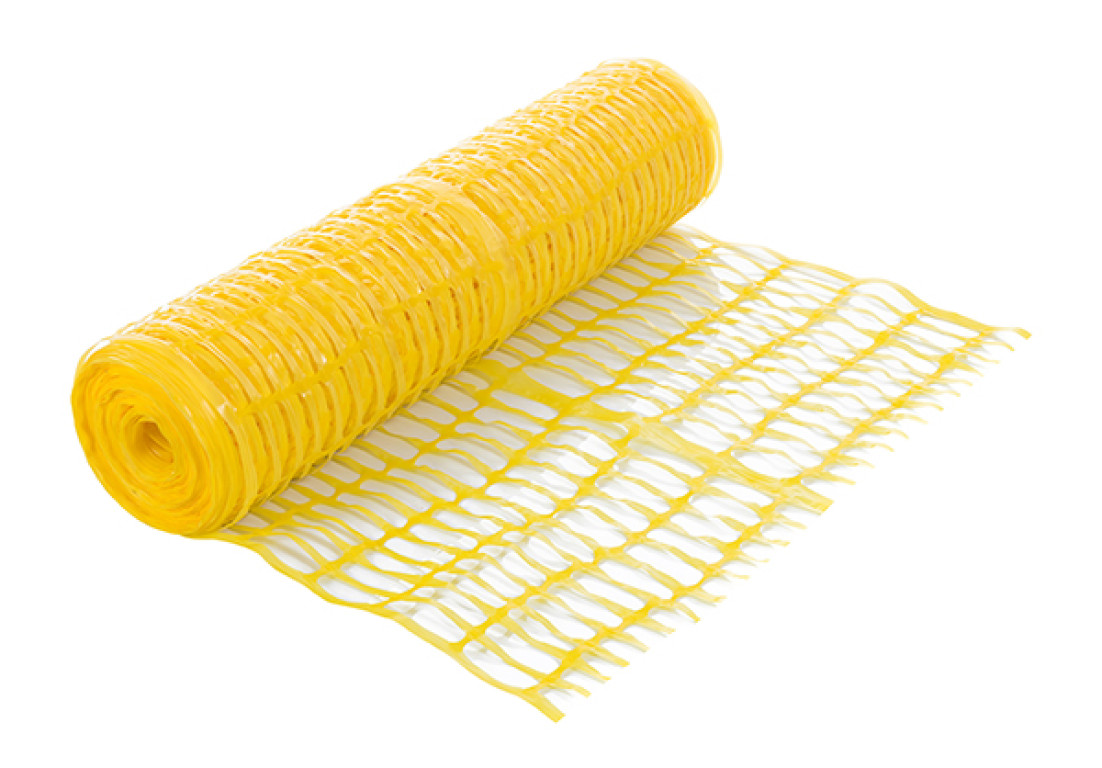

Samex a mis au point le 1er grillage avertisseur grande largeur du marché certifié conforme aux critères de qualité et de sécurité de la norme NF EN 12613.

Destiné aux canalisations et câbles de grande section notamment de transport de gaz et d’électricité, il facilite et simplifie la mise en place de la signalisation de ces réseaux.

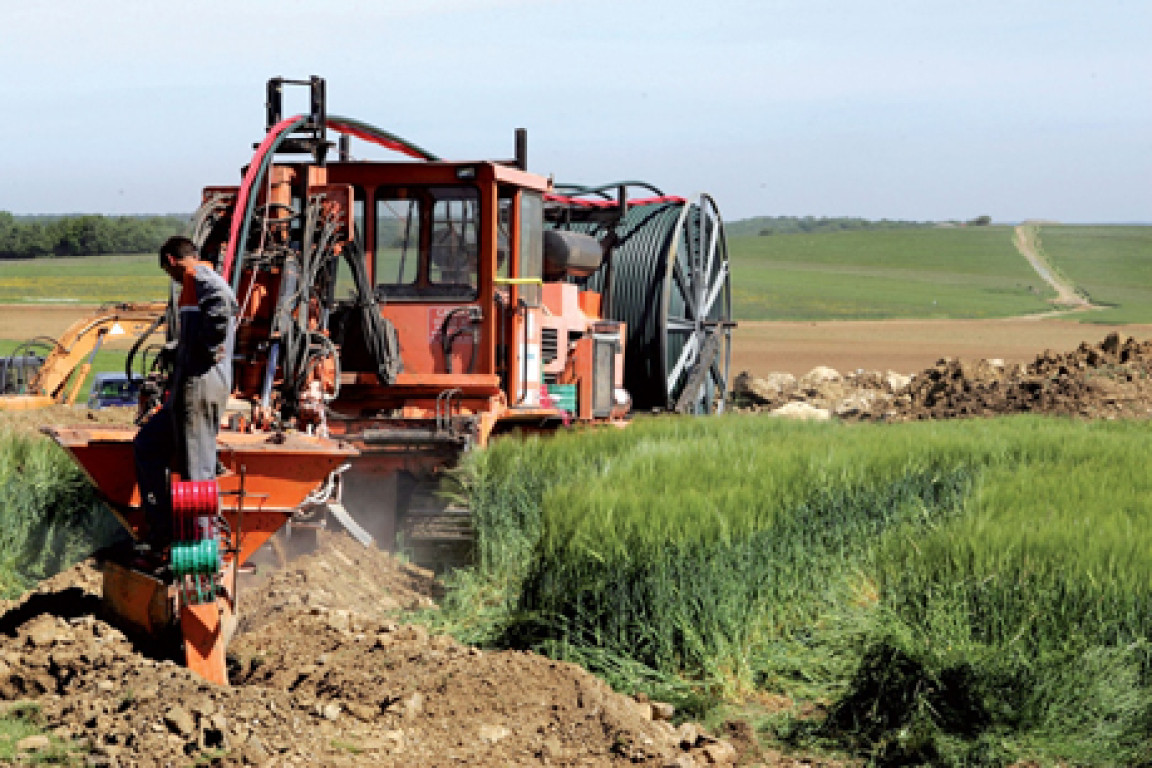

Pose mécanisée

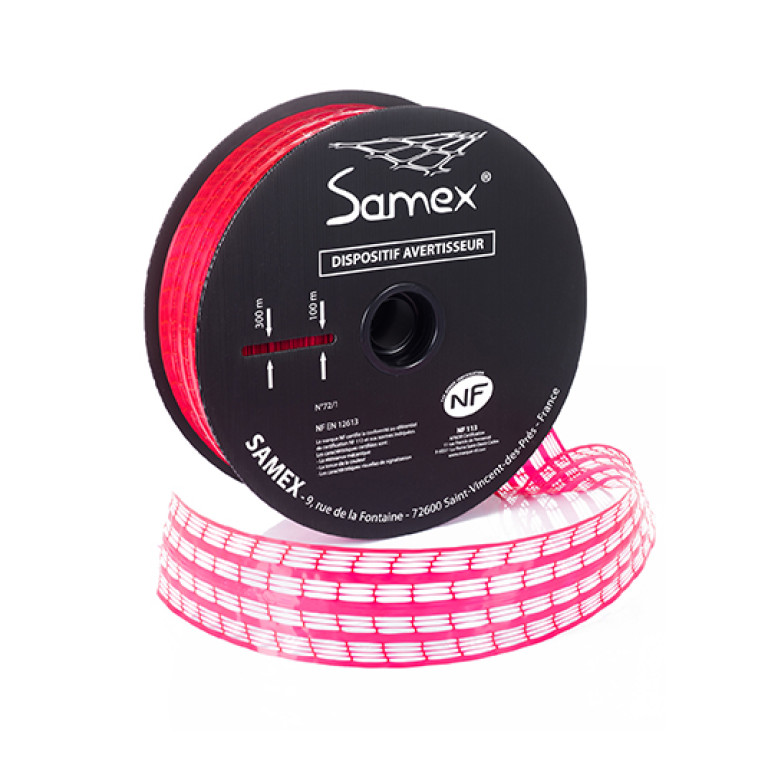

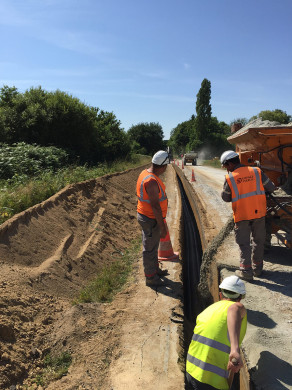

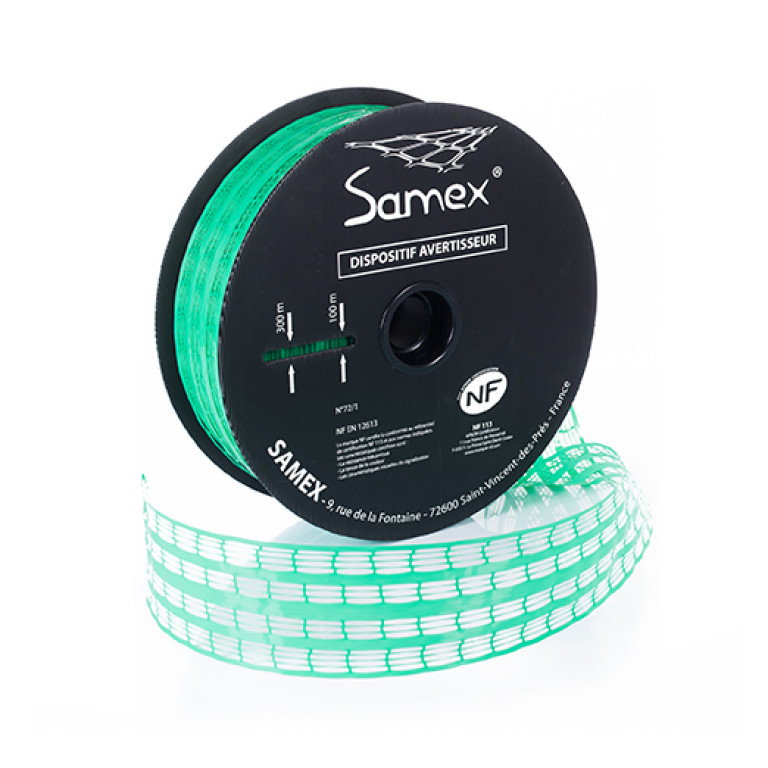

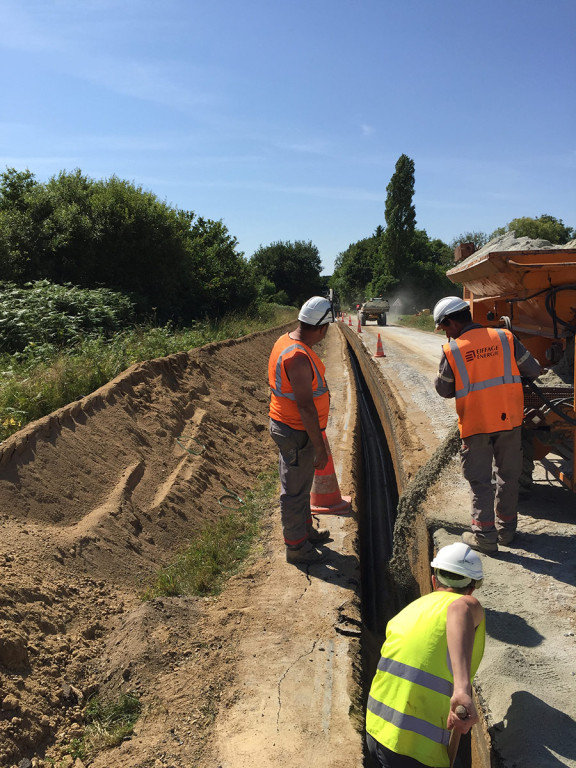

Conformément à sa politique d’écoute des professionnels, Samex a conçu une maille et des flasques spécifiques qui facilitent la pose du dispositif avertisseur par la plupart des machines de pose mécanisée.

Caractéristique dimensionnelles
Largeurs en cm*	Longueurs préférentielles en m
5 – 10 – 20 – 30 – 40 – 50	300 - 600 - 1000

* À l’exception de quelques références, l’ensemble de notre gamme de dispositifs avertisseurs est certifié NF EN 12613
